灌浆料使用方法设计

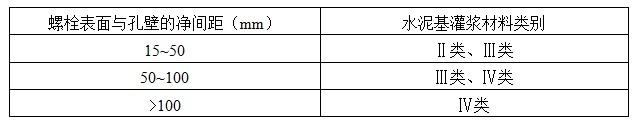

表6.1.1地脚螺栓锚固用水泥基灌浆材料的选择
1.2螺栓锚固埋设深度应满足设计要求,埋设深度不宜小于15倍的螺栓直径。
1.3基础混凝土强度等级不宜低于C20。
二次灌浆
2.1二次灌浆除应满足设计强度要求外,尚宜根据灌浆层厚度按表6.2.1选择水泥基灌浆材料。
表6.2.1二次灌浆用水泥基灌浆材料的选择
注:1采用压力法或高位漏斗法灌浆施工时,可放宽水泥基灌浆材料的类别选择。
2、当灌浆层厚度大于150mm时,可平均分成两次灌浆。根据
实际分层厚度按上表选择合适的水泥基灌浆材料类别。第二次灌浆宜在第一次灌浆24h后,灌浆前应对第一次灌浆层表面做凿毛处理。
2.2设备基础混凝土强度等级不宜低于C20。
6.3混凝土结构改造和加固
3.1混凝土柱采用加大截面加固法加固时(图6.3.1)混凝土柱与模板的最小间距B不应小于60mm,应采用第Ⅳ类水泥基灌浆材料。

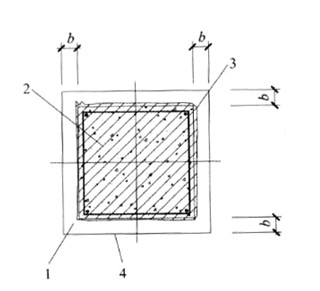

图3.1混凝土柱加大截面法灌浆加固
1—水泥基灌浆材料;2—模板;3—新增箍筋;4—原混凝土柱
5—原混凝土面:6—新增纵向钢筋

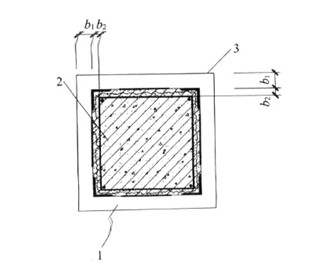

3.2混凝土柱采用加钢板套加固(图6.3.2)原混凝土柱表面与外钢板套的最小间距b为10~20mm时,宜采用第Ⅰ一、Ⅱ类水泥基灌浆材料:最小间距b不小于20mm时,宜采用第Ⅱ一、Ⅲ类水泥基灌浆材料。
1—水泥基灌浆材料;2—原混凝土柱;3—原混凝土面;4—钢套
图6.3.3混凝土柱采用干式外包钢加固法加固
1—水泥基灌浆材料;2—原混凝土柱;3—外包角钢

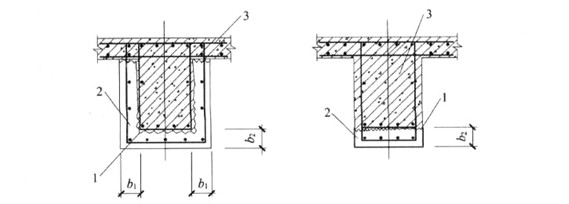

3.4混凝土梁采用加大截面法加固(图6.3.4),梁侧表面与模板之间的最小间距b1不小于60mm时,或梁的底面与模板之间的最小间距b2不小于8cm时应采用第Ⅳ类水泥基灌浆材料。
(a)混凝土梁侧面及底面(b)混凝土梁底面
加大截面法灌浆加固加大截面法灌浆加固
图6.3.4混凝土梁加大截面法灌浆加固
1—原混凝土面;2—水泥基灌浆材料;3—原梁截面
3.5楼板采用叠合层法增加板厚加固(图6.3.5),当楼板上层加固增加的板厚b1不小于40mm或楼板下层加固增加的板厚b2不小于80mm时,应采用第Ⅳ类水泥基灌浆材料。
6.4后张预应力混凝土结构孔道灌浆
4.1后张预应力混凝土结构孔道灌浆应根据现行国家标准《混凝土结构设计规范》GB50010环境类别分类6.4.1的规定选择水泥基灌浆材料。
表6.4.1后张预应力混凝土结构孔道用水泥基灌浆材料的选择
4.2水泥基灌浆材料性能要求:
1、氯离子含量不应超过水泥基灌浆材料总量的0.06%;
2、当有特殊性能要求时,尚应符合相关标准或设计要求。
